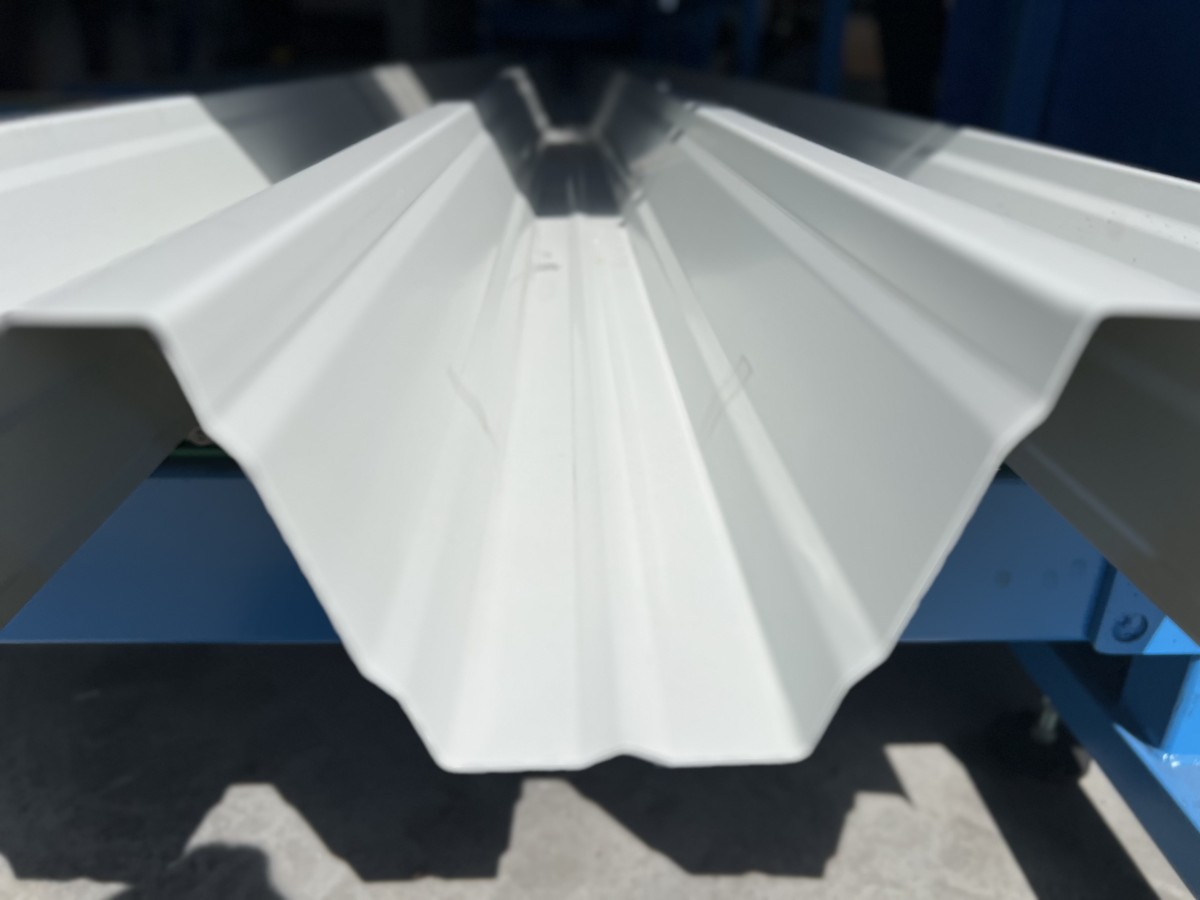

Nosný trapézový plech T153 - trapézový plech s vysokými rebrami

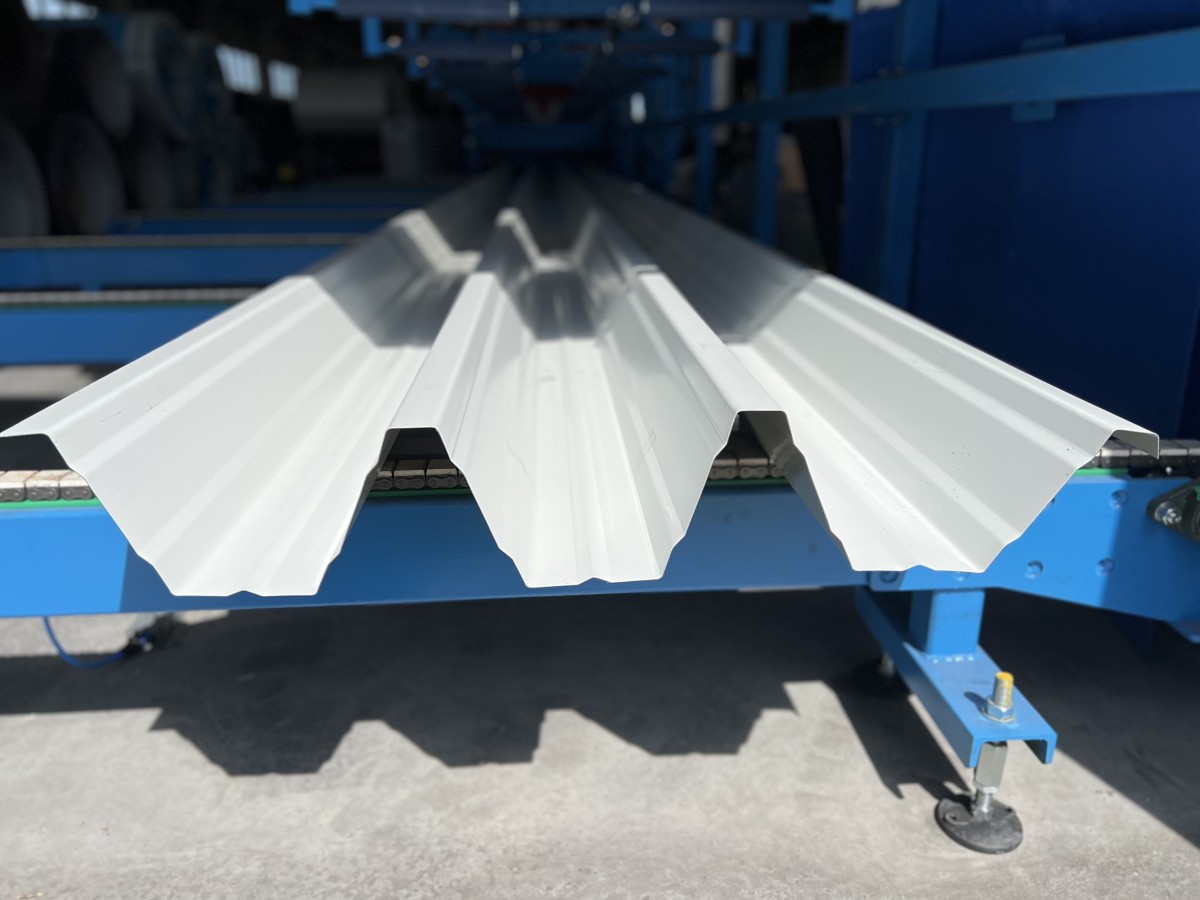

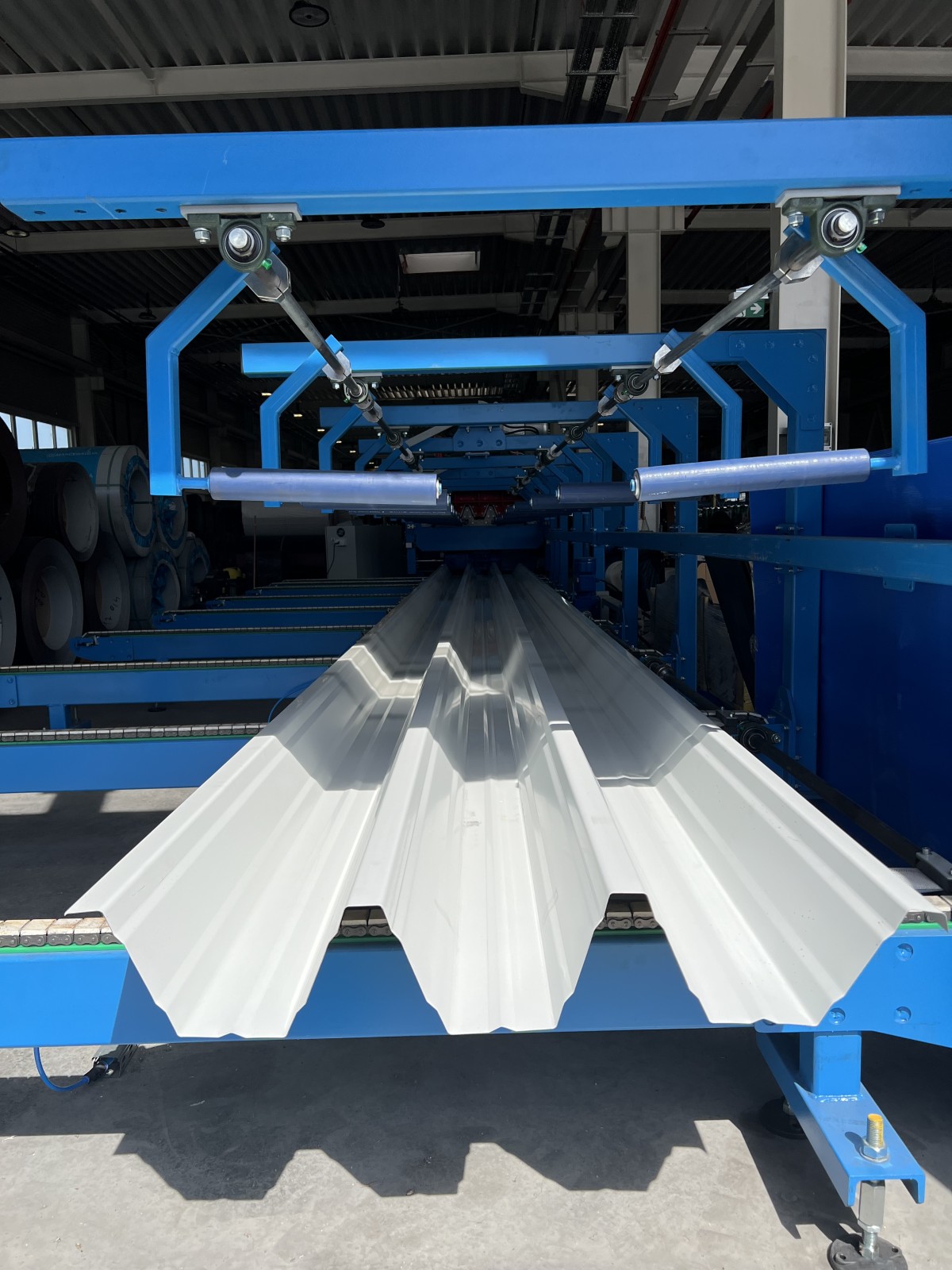

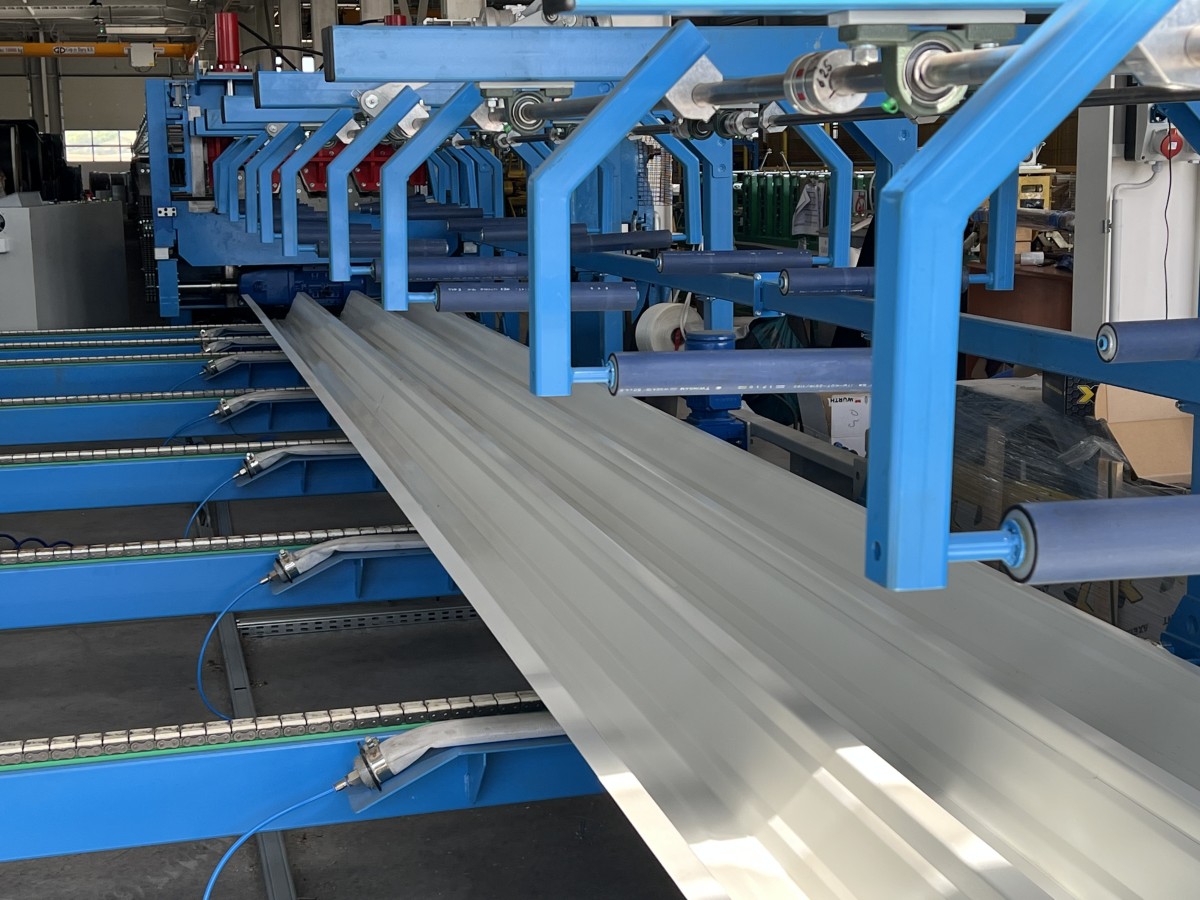

Trapézový plech T153 je ťažký oceľový nosný stavebný prvok v sortimente Zensteel.

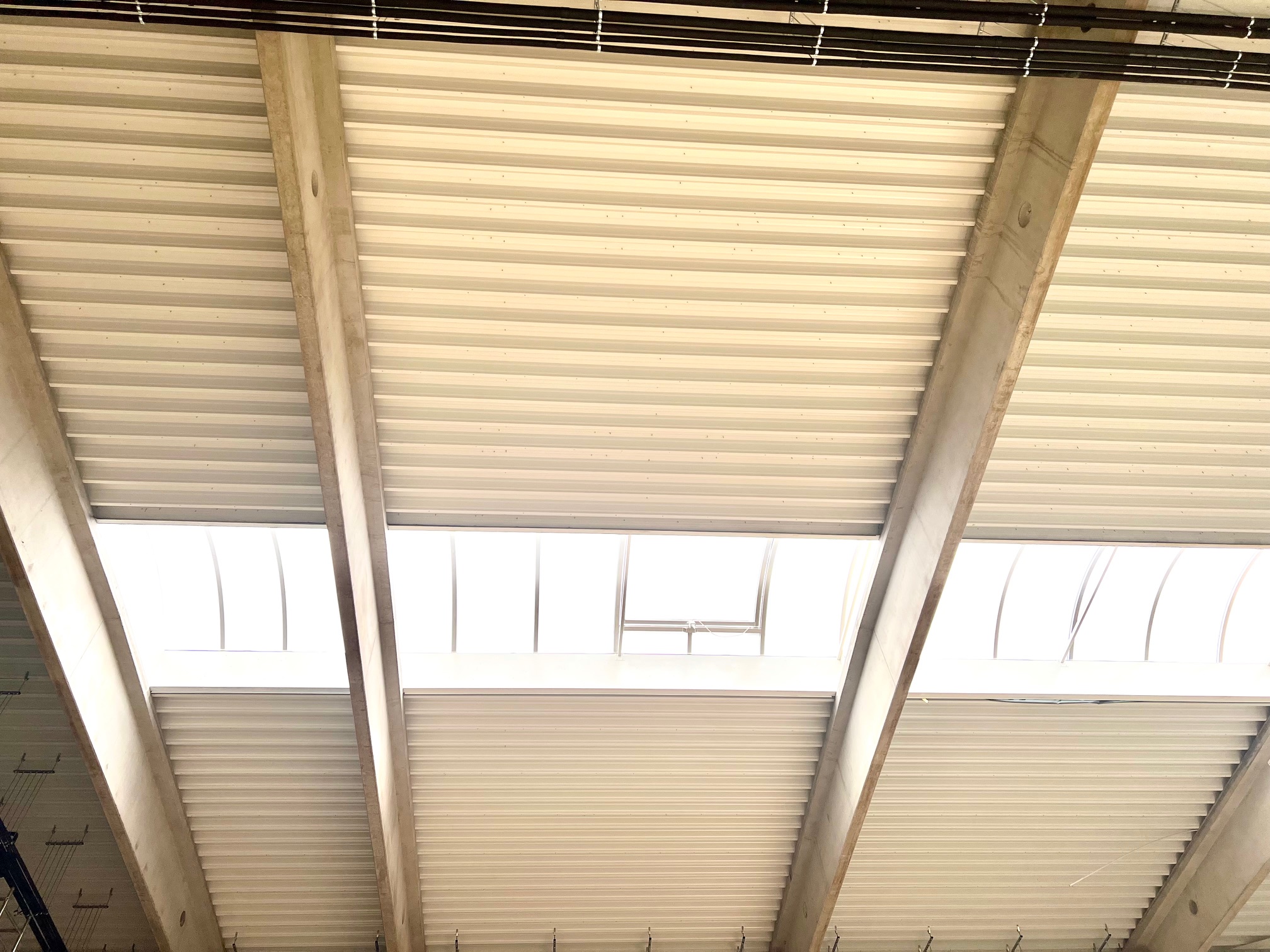

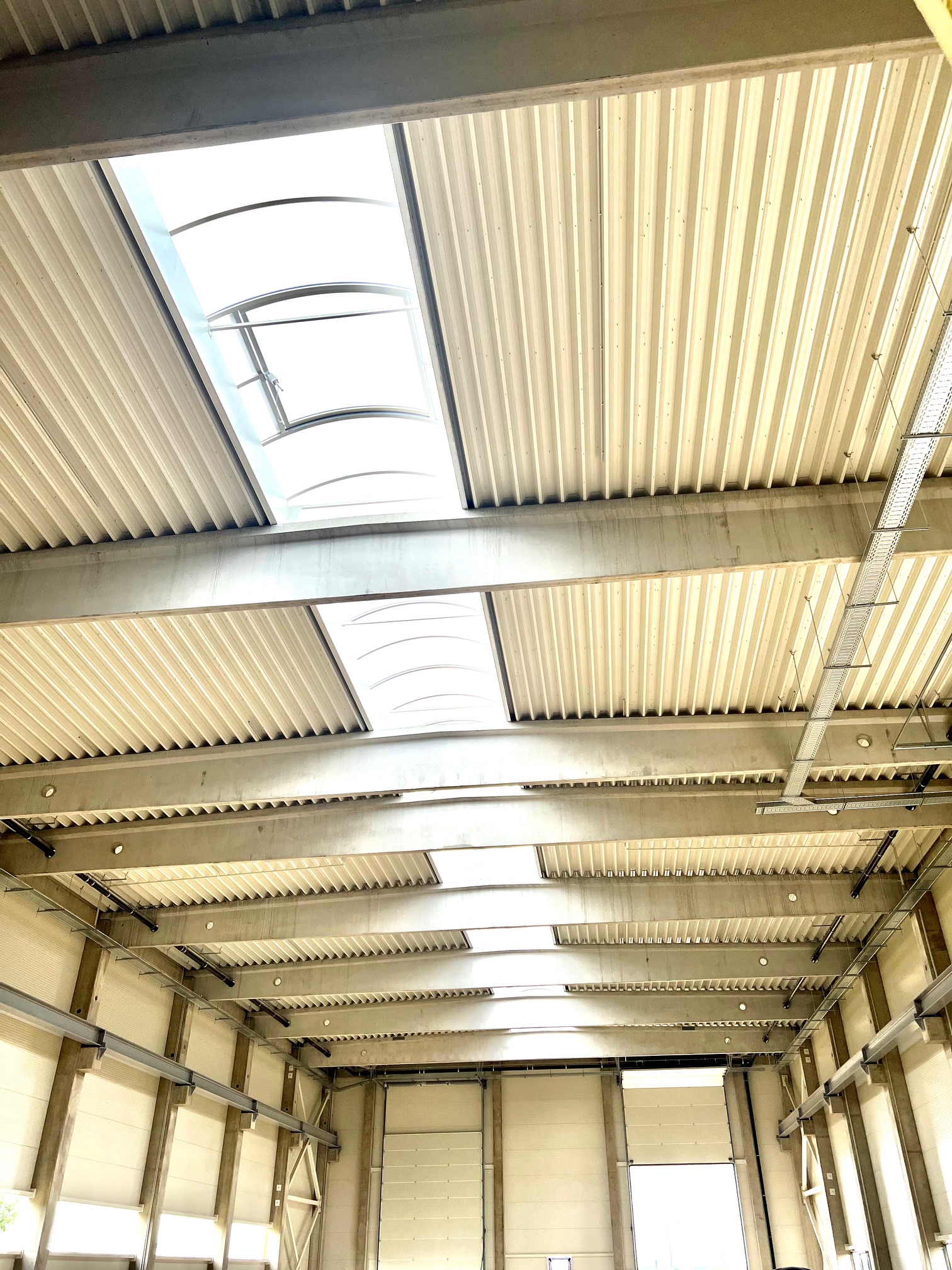

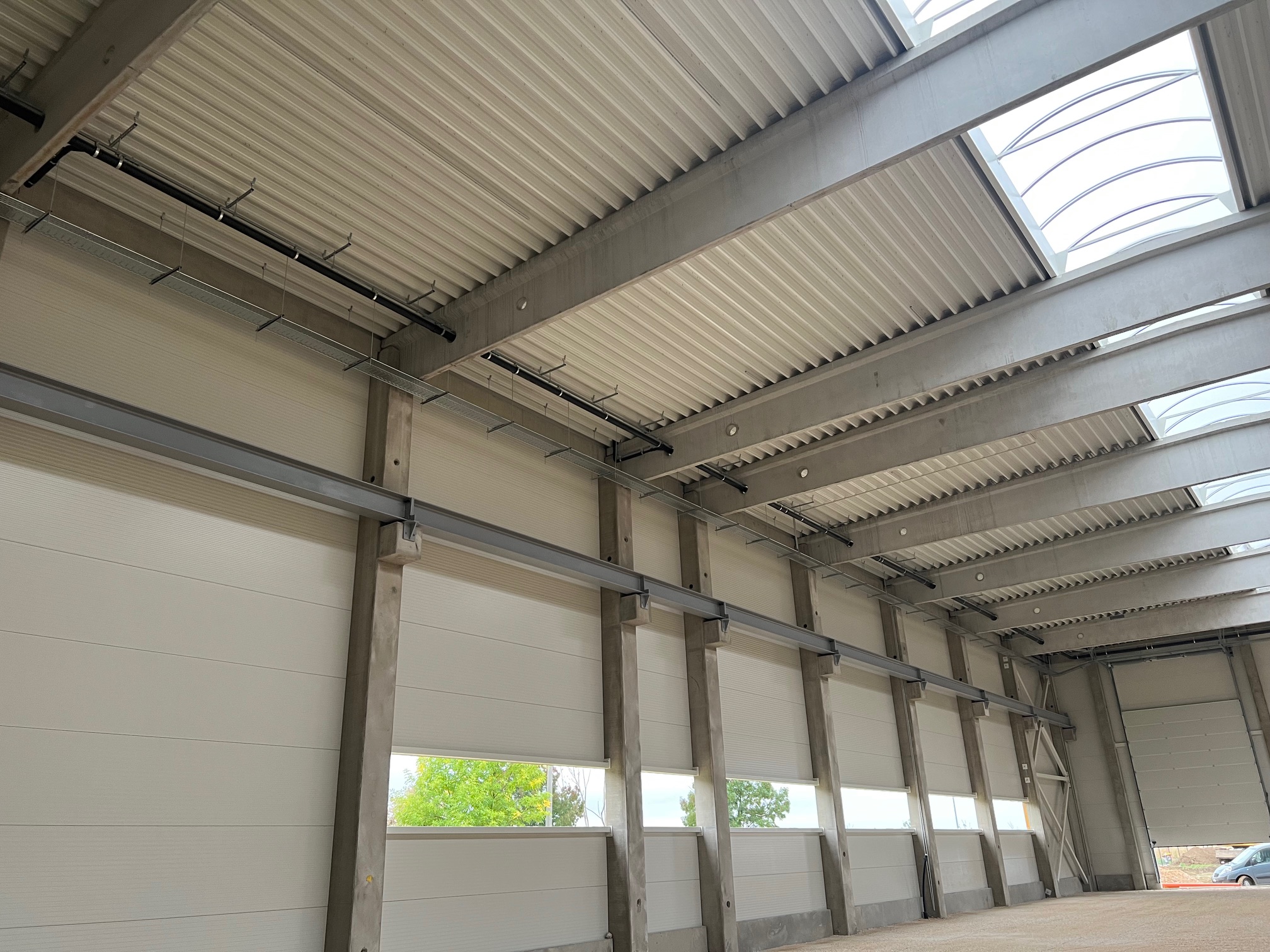

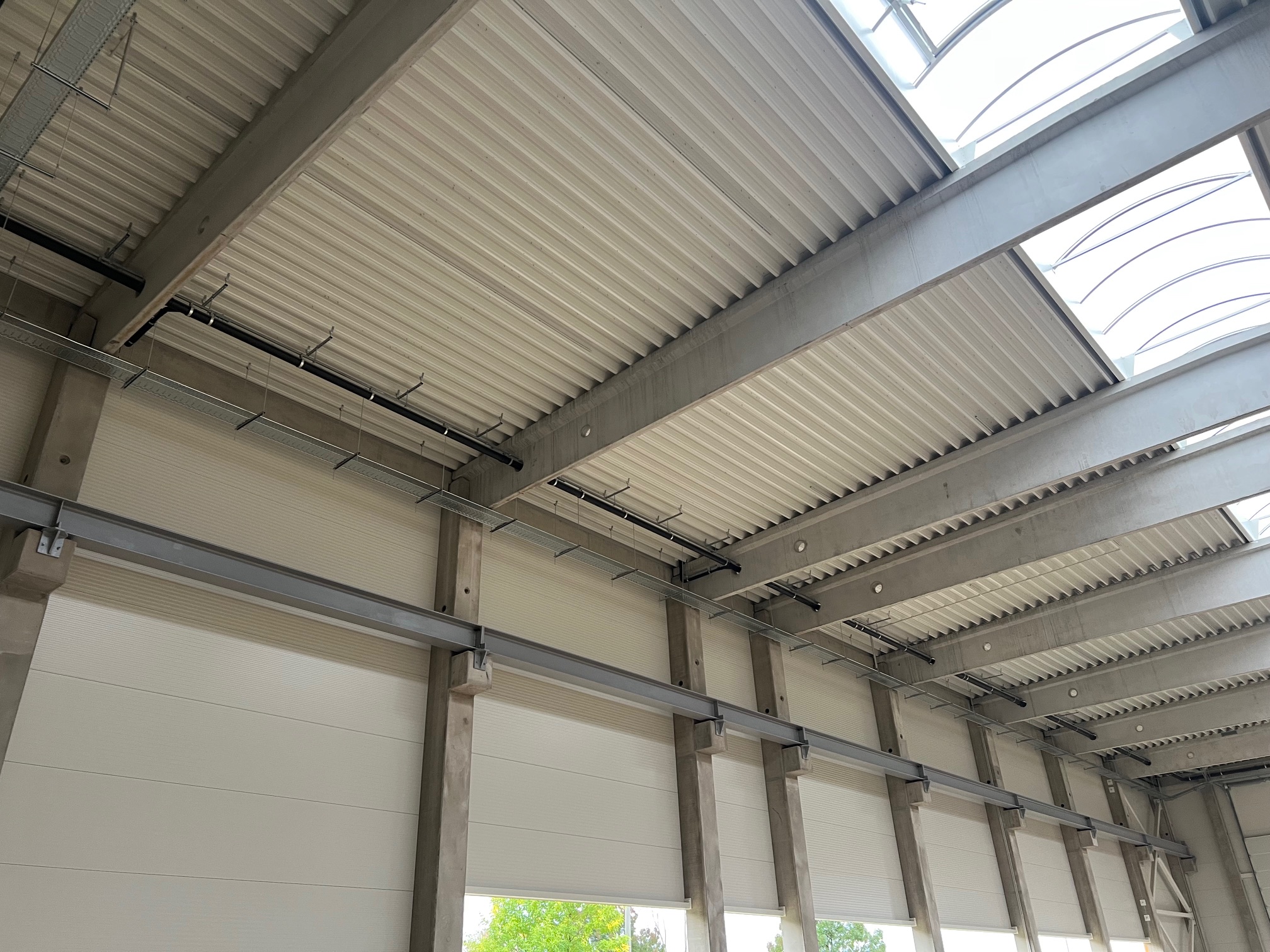

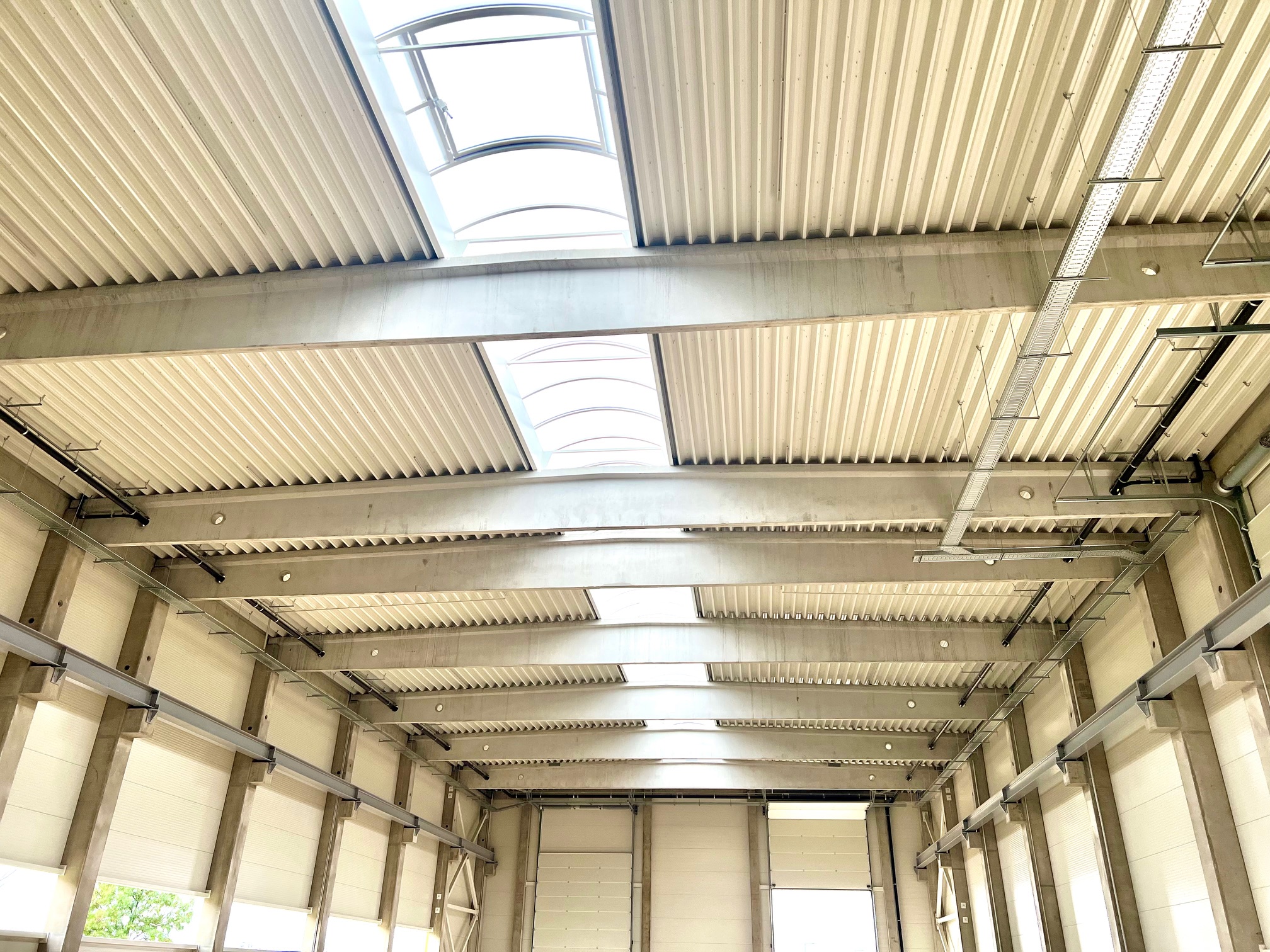

Zensteel T153 Trapézový plech s vysokým rebrovaním je ťažký, vystužený konštrukčný plech, ktorý sa zvyčajne používa na priemyselné a poľnohospodárske haly, sklady, štadióny a strechy a dosky s veľkým rozpätím.

Trapézový plech T153 - konštrukčná úloha a použitie

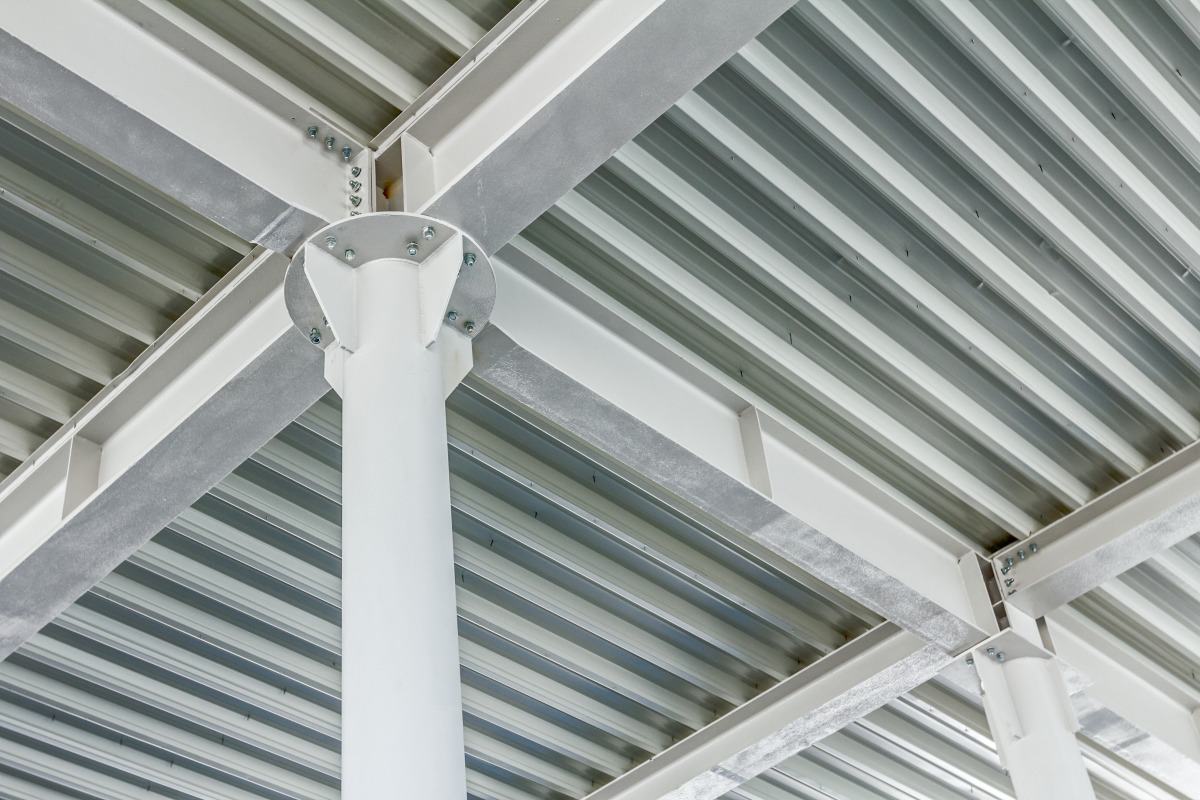

Vysokorámové trapézové plechy sú hlavnými alebo vedľajšími nosnými prvkami strešných a doskových konštrukcií, ktoré sú podopreté na nosníkoch, priehradových väzníkoch alebo rámoch. Plechy sú pozdĺžne a priečne spojené prekrývaním pomocou skrutiek alebo nitov na každej strane a s rozstupom minimálne 200 mm v pozdĺžnom smere.

Dostupné povrchové úpravy: prírodne pozinkovaný, PE lakovaný interiér (Ral 9002 alebo 9010)

Statický model

• Trapézové plechy T153 s vysokou výstuhou staticky pôsobia ako podpery nosníka.
• Model môže byť dvoj- alebo viackolíkový
• Záťaž je väčšinou rovnomerne rozložená.
• Rozpätie a rozmery vybočenia sú prispôsobené konštrukčnému systému a používajú sa ako základ pre dimenzovanie.
• Pre zložitejšie modely (napr. rôzne rozstupy, premenlivá tuhosť, nerovnomerné zaťaženie) sa odporúča iný konštrukčný softvér.

Materiál a dizajn

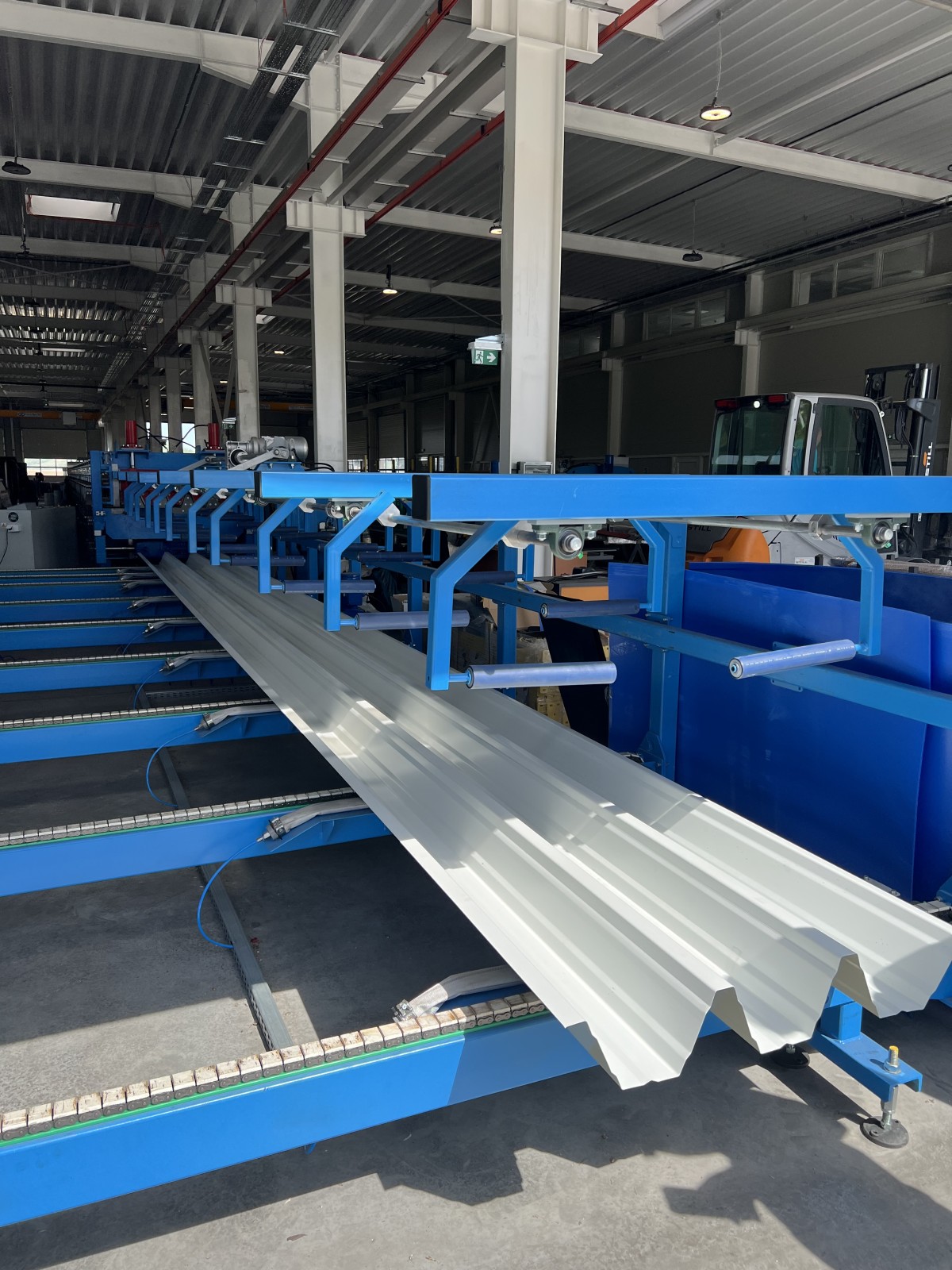

• Trapézové plechy T153 sú vyrobené z pozinkovanej ocele valcovanej za studena, zvyčajne v materiálovej triede S350GD
• Konštrukčná hrúbka sa uvádza bez povlaku kotvy, účinný prierez sa zohľadňuje v konštrukčných výpočtoch.
• Pozinkovaný povlak poskytuje ochranu proti korózii, ale nezvyšuje nosnosť pri statických výpočtoch.

Nosnosť a dimenzovanie

• Zaťažovacie skúšky sa vykonávajú v súlade s Eurokódom 3 (EN 1993-1-3), normou pre tenkostenné konštrukcie tvarované za studena.
• Skúmané spôsoby porúch trapézových plechov:
  • porucha pri ohýbaní (odolnosť voči krútiacemu momentu),
  • šmyk chrbtice (odolnosť proti šmyku),
  • prasknutie chrbtice (lokálne preliačenie v dôsledku reakčných síl),
  • interakciakrútiaceho momentu a šmyku a krútiaceho momentu a reakčnej sily.

(Prípustné zaťaženie sa líši pre kladné/záporné umiestnenie a tlakové/ťahové zaťaženie )

Obmedzujúci stav používania

• Doska s vysokým rebrovaním T153 musí spĺňať aj požiadavky na tuhosť a pochôdznosť.
• Stupeň vychýlenia (napr. limity L/200, L/300) je obmedzený štandardnými špecifikáciami použiteľnosti.

Nosný trapézový plech - pomôcky na navrhovanie

Návrhová tabuľka obsahuje:

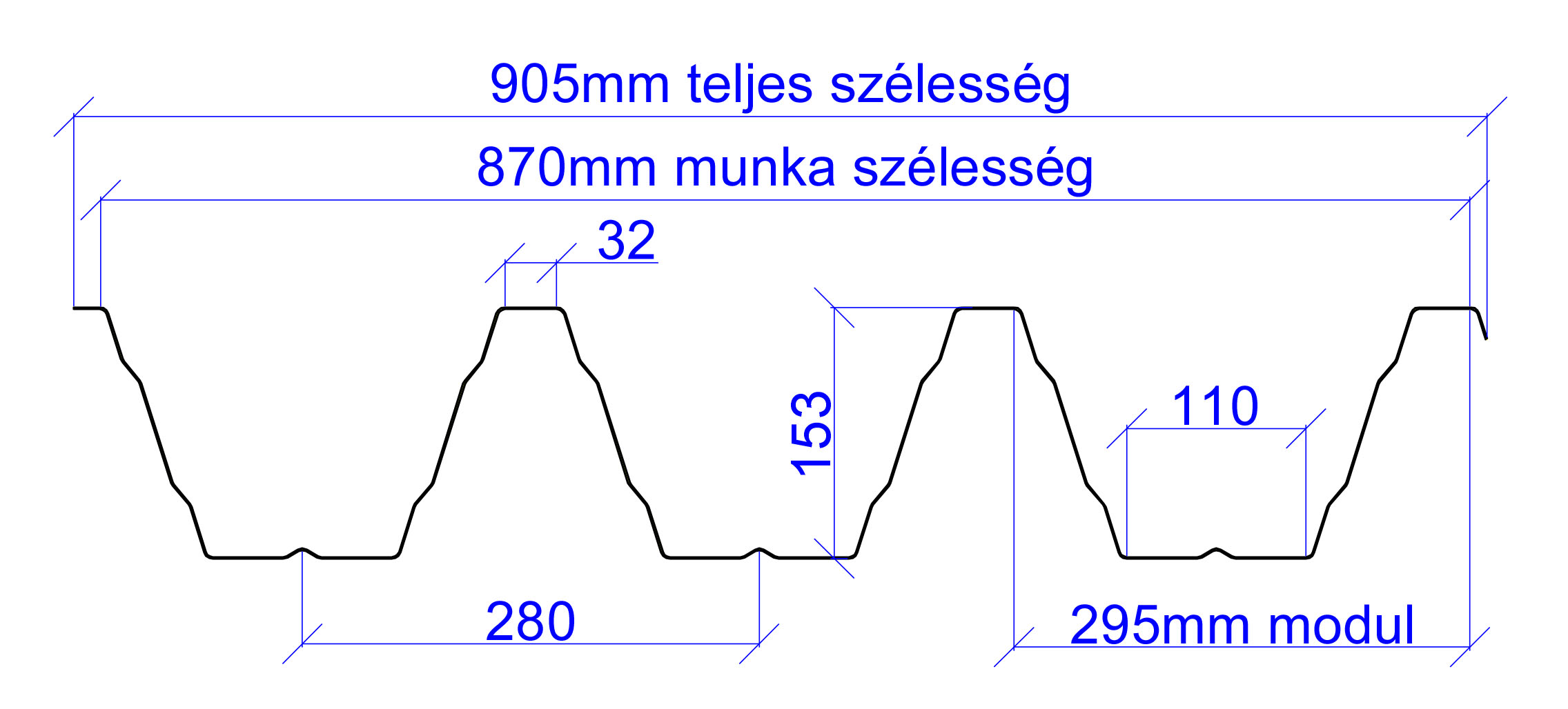

• prierezové charakteristiky,
• hodnoty odporu,
• prípustné zaťaženie

rôzne modely podpory.

Tabuľky umožňujú rýchly výber správneho typu dosky na základe požadovaného rozpätia a zaťaženia.
