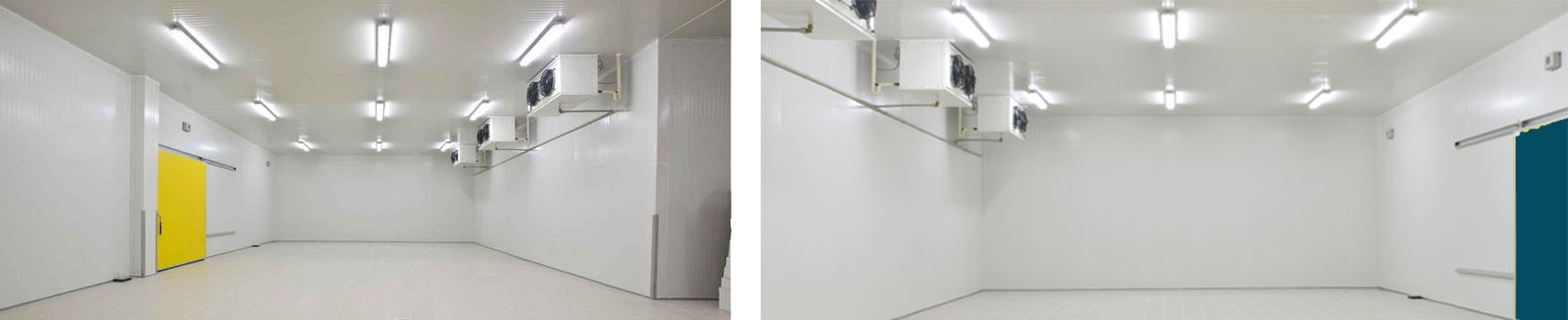

Vynikajúca voľba pre sklady, budovy, chladiarne, sklady ovocia, chladiarne atď., ktoré vyžadujú vysokú tepelnú izoláciu. Izolačné jadro medzi dvoma oceľovými armatúrami vytvára systém, ktorý je tuhý, doska na doske, s vynikajúcou tepelnou izoláciou. Panely sú určené pre teploty od -40 °C do 0 °C.
Sendvičový panel na stenu chladiarenského skladu s odkrytým upevnením
K dispozícii v hrúbke 150-200 mm.

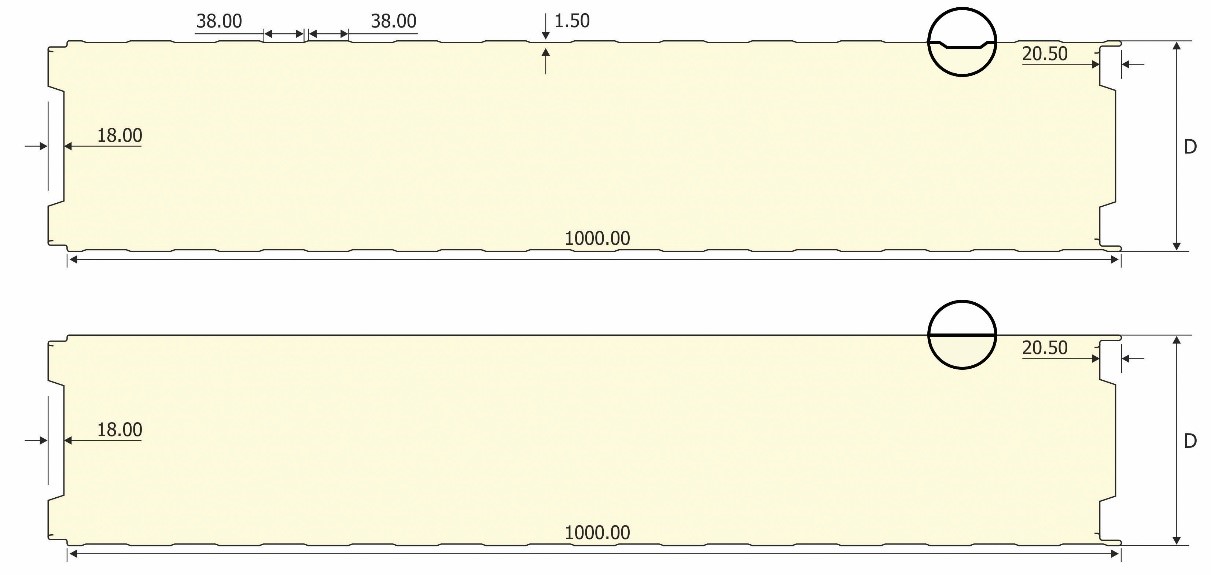

Sekčný výkres sendvičového panelu chladiarenského skladu
| Funkcie | Parametre |
|---|---|
| Užitočná šírka: | 1000 mm (1150 mm pre niektoré modely) |
| Možnosť inštalácie: | Možno inštalovať horizontálne aj vertikálne |
| Hrúbka jadra: | 150-200 mm |
| Tepelnoizolačný materiál jadra: | PUR alebo PIR pena alebo minerálna vlna |
| Povrchová úprava: | Štandardný oceľový povlak, 25µ PE Ral štandardná farba |
| Typ zbrane: | pásikavé, hladké |
| Minimálna dĺžka: | 2500 mm (tolerancia do 3 m +/-5 mm) |
| Maximálna dĺžka: | 14 500 mm (tolerancia od 3 m +/-10 mm) |
| Hmotnosť: | 9-14 kg/m2 (pre PUR alebo PIR penu) |
| Výber farieb: | 7-8 farieb |
Na stiahnutie z
Vlastnosti sendvičových panelov pre chladiarenské sklady

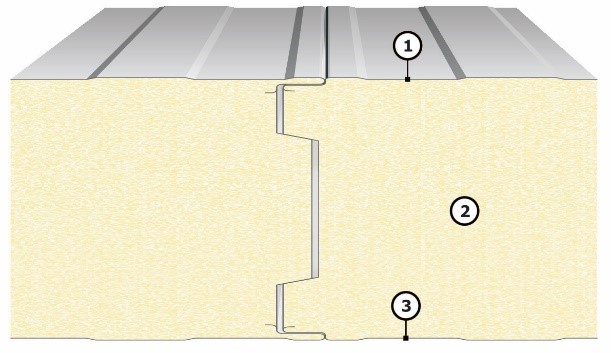

Bočné spojenie stenových panelov
- Lakovaný oceľový pancier v súlade s normami EN 10143, EN 10169 a EN 10346. K dispozícii v niekoľkých povrchových úpravách, štandardne lesklý PE25µ.
- PUR alebo PIR izolačná pena
- Pripojenie panelu so vzduchotesným tesnením
Skrutka do sendvičového panelu (samovrtná, so šesťhrannou hlavou) s tesnením EPDM, pozinkovaná alebo štandardnej farby Ral
Balenie
Aby sa zabezpečilo, že nakladanie a preprava nebudú poškodené, palety s panelmi sa zabalia do plastovej fólie a medzi ne sa na hornej/spodnej strane vloží penová dištančná doska.
Maximálna hmotnosť paliet je 1-1,5 t a počet panelov sa určuje podľa hrúbky a dĺžky sendvičového panelu.
Úložisko
Pri manipulácii a skladovaní sendvičového panelu môže dôjsť k ľahkému poškodeniu výrobku, a preto je potrebné venovať osobitnú pozornosť a dodržiavať nasledujúce pokyny:
- Neukladajte viac ako 3 zväzky na seba a vždy medzi ne umiestnite medzerník (polystyrénový blok alebo dosku).
- Vo všetkých prípadoch by mal byť sendvičový panel uložený v mierne naklonenej polohe (s miernym sklonom 5 %) a zväzok by mal byť položený na pevný a rovný povrch s dolnými dištančnými podložkami, ktoré zabezpečujú sklon. Dôvod: aby sa na ňom nezadržiavala voda.
- Odporúča sa skladovať zväzky panelov pod krytom alebo ich chrániť pred dažďom fóliou. Vždy by malo byť zabezpečené vetranie.
- Ochranná fólia na kovovom pancieri panelu nesmie byť vystavená priamemu slnečnému žiareniu a musí sa odstrániť do 45 dní od prevzatia.
Všeobecné rady pre montáž stenových sendvičových panelov
poveternostné podmienky (teplota, vietor, dážď)
- Inštalácia panelov sa odporúča v rozmedzí od -5 do 20 °C
- Pri použití silikónovej alebo butylovej pásky nesmie byť teplota nižšia ako 4 °C
- Z bezpečnostných dôvodov sa inštalácia sendvičových panelov odporúča pri rýchlosti vetra pod 10 km/h
- Z bezpečnostných dôvodov sa inštalácia sendvičových panelov neodporúča, keď prší
- Pri inštalácii panelov z kamennej vlny v daždivom počasí treba venovať osobitnú pozornosť skutočnosti, že stenové panely možno inštalovať len za sucha, ak bola bavlnená výplň vystavená vlhkosti.
Pohyb panelu
- Žeriav je najlepším nástrojom na presun panelov do montážnej polohy. V prípade ľahkých panelov je prijateľný aj ručný pohyb.
- Pri náročnejších aplikáciách sa odporúča použiť vákuový výťah
Tipy na montáž
- Medzi oceľovú konštrukciu a sendvičový panel by sa mal vždy umiestniť tesniaci pás, aby sa zabránilo poškriabaniu alebo treniu panelu o konštrukciu.
